Nell'industria di trasformazione PCBA, a causa delle dimensioni ridotte dei LED SMD, basso consumo energetico, lunga durata, alta luminosità, protezione ambientale, robustezza e durata, adatto per la produzione di massa, risposta rapida, antiurto, risparmio energetico, alta risoluzione, shock resistenza, vantaggi come il design verranno applicati ai diodi emettitori di luce in molti campi. Spesso è necessario saldare i LED SMD durante l'uso. A questo punto è necessario giudicare i poli positivo e negativo dei LED SMD per completare la saldatura. Quindi, come possiamo determinare rapidamente i poli positivo e negativo dei LED SMD?
1. Guarda il pin del diodo
Nel caso convenzionale, la gamba lunga è positiva e la gamba corta è negativa. Se le due gambe sono della stessa lunghezza, il puntino nel LED è il polo positivo e quello più grande è il polo negativo.
2. Usa strumenti di test
Utilizzare un multimetro per testare il diodo emettitore di luce, collegare il puntale rosso al positivo e il puntale nero al negativo. Nota: durante il test dei diodi emettitori di luce, se non è possibile misurare la gamma bassa, è possibile utilizzare l'RX10K per eseguire il test. Quando i due puntali sono in contatto con i poli positivo e negativo del diodo, quando la resistenza è piccola, il puntale nero è collegato all'anodo del diodo, che ha una resistenza maggiore. Quando è grande, il puntale nero è il catodo del diodo.
Quale stato viene visualizzato quando il multimetro verifica i poli positivo e negativo dei diodi emettitori di luce?
I puntali rosso e nero del file Rx1k del multimetro sono collegati alternativamente ai due puntali del diodo a emissione luminosa lampeggiante. Quando viene trovata una delle misurazioni, l'ago prima oscilla verso destra per una certa distanza, quindi l'ago inizia a tremare (vibrare) leggermente in questa posizione, con un'ampiezza di oscillazione di uno intorno alla piccola griglia. Questo fenomeno mostra che il circuito integrato all'interno del diodo emettitore di luce autolampeggiante inizia a oscillare sotto l'azione della tensione della batteria da 1,5 V all'interno del multimetro e la corrente dell'impulso di uscita fa tremare il puntatore, ma la tensione è troppo bassa per rendere la luce del diodo emettitore di luce. Tuttavia, questo fenomeno mostra che il collegamento dei puntali rosso e nero del multimetro è corretto, ovvero i puntali neri del multimetro sono collegati all'elettrodo positivo del diodo emettitore di luce autolampeggiante.

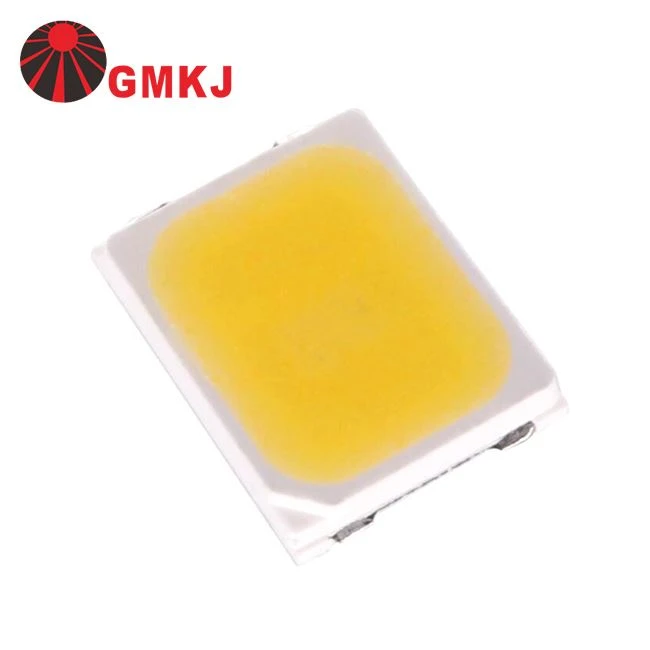

3. Guarda l'angolo mancante del diodo
Nel settore dell'illuminazione delle lampade a risparmio energetico a LED, vengono spesso utilizzati 5050 LED SMD. Questo LED SMD è quadrato. Uno dei quattro angoli retti ha un piccolo angolo e l'estremità con l'angolo piccolo è l'elettrodo negativo. Un'estremità è l'elettrodo positivo.
4. Guarda l'identificazione del prodotto a diodi
I LED SMD confezionati in 0805 e 0603 avranno un"T" o il simbolo del triangolo invertito in basso. Un lato del"T" è il polo positivo e l'altro lato è il polo negativo; il simbolo del triangolo's"lato" è vicino al positivo,"angolo""Quello che è vicino è l'elettrodo negativo.
5. Guarda la forma del LED
Dal lato del diodo emettitore di luce, ci saranno due fili conduttori a forma di tubo, quello più piccolo è l'elettrodo positivo e quello più grande è l'elettrodo negativo.
