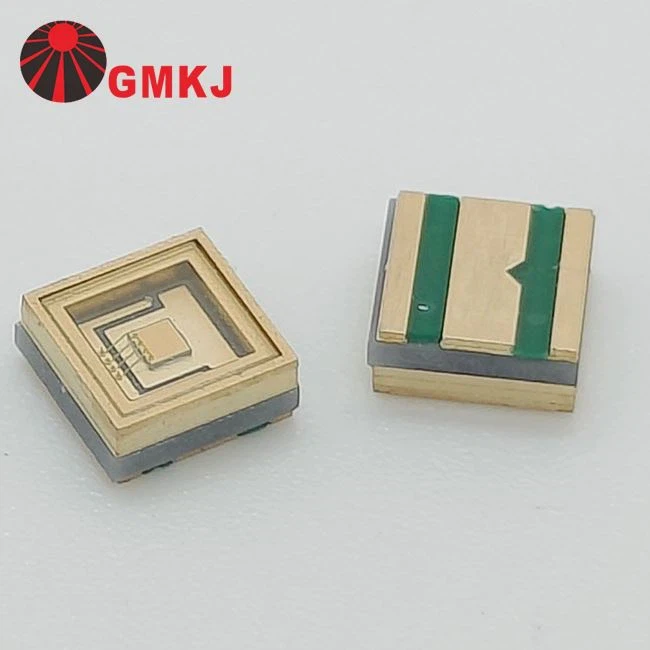

Diodo laser VCSEL da 3535 1064nm per il rilevamento 3D LiDAR e la portata di precisione
| Caratteristica chiave | Descrizione | Valore dell'applicazione |
| Uscita vicino-a infrarossi da 1064 nm | Emissione laser stabile centrata a 1064nm | Supporta il rilevamento e la portata ottici di precisione a lungo raggio-per esterni |
| Larghezza di banda spettrale stretta | Emissione spettrale nitida e concentrata con ridotta sovrapposizione con il fondo solare a banda larga | Consente un filtraggio ottico efficace e aiuta a ridurre il rumore di fondo nei sistemi di rilevamento |
| Emissione laser direzionale | Uscita ottica altamente direzionale con divergenza del raggio definita | Consente la trasmissione ottica controllata e facilita l'allineamento del ricevitore ottico per il rilevamento a lunga- distanza |
| Prestazioni di modulazione veloci | Supporta la guida pulsata e modulata ad alta-velocità | Adatto per LiDAR, ToF e sistemi attivi a lungo raggio- |
| Alta intensità ottica | Energia ottica concentrata all'interno di un'area di emissione compatta | Migliora la potenza del segnale ricevuto per un rilevamento affidabile su distanze di rilevamento estese |
| Uscita ottica coerente | Prestazioni ottiche stabili nelle condizioni operative nominali | Migliora la ripetibilità delle misurazioni e l'affidabilità del sistema-a lungo termine |
LiDAR a lungo-raggio e portata ottica
Rilevamento 3D di precisione e misurazione ottica
Strumentazione ottica industriale e scientifica
| Parametro | Specifica |
| Numero di parte | GDY-3535VS1064-1CC2-DG47B |
| Lunghezza d'onda | 1064 nm |
| Versione del pacchetto | 3535 Laser VCSEL ceramico |
| Corrente diretta | 4.0A |
| Tensione diretta | 1.9-2.1V |
| Potenza di uscita ottica | 1800-220 mW a 400 mA 2 V |
| Tipo di emissione | Laser NIR VCSEL 1064 nm |
| Applicazione | LiDAR a lungo- raggio e portata ottica/rilevamento 3D di precisione e misurazione ottica |
| Fascio ottico |
18 angolo del fascio |
|
|
|
I seguenti valori elettrici rappresentano condizioni operative tipiche
|
Parametro |
Simbolo |
Condizioni |
minimo |
Media |
Massimo |
Unità |
| Tensione diretta (Vf) |
VF |
IF=4000mA |
1.60 |
1.90 |
2.20 |
V |
|
Corrente di soglia
(阈值电流)
|
Ith
|
-- | 330 | 670 | 1000 | ma |
|
Giunzione a resistenza termica alla scheda (热阻) |
RΘJ-B |
IF=4000mA |
-- |
1 |
-- |
grado/W |
|
Flusso Radiante (光功率) |
Φe |
IF=4000mA |
1800 |
2000 |
2200 |
mW |
|
Lunghezza d'onda di picco (峰值波长) |
λp |
IF=4000mA |
1061 |
1064 |
1067 | nm |
|
Giunzione di resistenza termica a
Asse
|
RΘ
J-B
|
IF=4000mA | -- | 2 | -- |
grado/W
|
|
Angolo di visione [1] (发光角度) |
2Θ1/2 |
IF=4000mA |
−− |
18 |
−− |
grado |
Supporto tecnico e soluzioni personalizzate
GMKJ fornisce soluzioni VCSEL da 1064 nm personalizzate in base ai requisiti ottici, tra cui la selezione della potenza ottica, l'ottimizzazione dell'angolo del fascio, le condizioni di guida degli impulsi, la configurazione del pacchetto e l'integrazione ottica.
Contatta il nostro team di tecnici per discutere i tuoi requisiti LiDAR, a lungo- raggio o di rilevamento ottico e richiedere specifiche tecniche o campioni di valutazione.
Jennin
GMKJ LED|Soluzioni LED
E-mail: gmkj06@gmleds.com
WhatsApp: +86-18878641376
Supporto disponibile:
- Selezione della potenza ottica VCSEL da 1064 nm
- Angolo del fascio e configurazione ottica
- Supporto alla guida pulsata/modulata
- 3535 Personalizzazione confezione ceramica
- LiDAR e valutazione della portata di precisione
- Test sui campioni e supporto tecnico
